 一、 總則
LJS型水流量標準裝置（以下簡稱裝置）是按照J(rèn)JG164-86《靜態容積法水流量標準裝置檢定規程》設計制造的。該裝置能檢定轉子流量計、腰輪流量計、橢圓齒輪流量計、渦輪流量計、渦街流量計、電磁流量計、水表和孔板等流量計。
二、 主要技術參數
1、 被檢表規格：10、15、20、25、40、50、80、100、150、 200、250、300、400、450mm.
2、 裝置的標準度：δ=0.1~1.5%
3、 檢定方法：靜態容積法；
4、 工作介質：清潔水；
三、 原理及結構

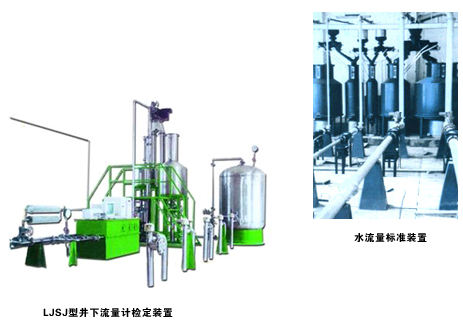

如圖所示，裝置主要有換向器、工作量器、瞬時流量指示計（渦輪或電磁）伸縮直管段、調節閥、開關閥、過濾器、控制臺、等主要設備組成。裝置的穩壓形式有兩種：1、重力式穩壓法（水塔穩壓）。2、容器穩壓法。其原理是由穩壓水塔或穩壓容器，排出的介質通過實驗管段通過被檢表，再進入工作量器，比較被檢表和工作量器的示值，以求得被檢表的示值誤差。
|
